光电耦合器的检测方法大全
时间:2013-9-28

1. 对比法  拆下置疑有疑问的光耦,用万用表丈量其内部二极管、三极管的正反向电阻值,用其与好的光耦对应脚的丈量值进行对比,若阻值相差较大,则阐明光耦已损坏。
2. 数字万用表检测法  下面以PC111光耦检测为例来阐明数字万用表检测的办法,检测电路如图1所示。检测时将光耦内接二极管的+端{1}脚和-端{2}脚别离刺进数字万用表的Hfe的c、e插孔内,此刻数字万用表应置于NPN挡;然后将光耦内接光电三极管c极{5}脚接指针式万用表的黑表笔,e极{4}脚接红表笔,并将指针式万用表拨在R×1k挡。这样就能经过指针式万用表指针的偏转视点——实际上是光电流的改变,来判别光耦的状况。指针向右偏转视点越大,阐明光耦的光电变换功率越高,即传输比越高,反之越低;若表针不动,则阐明光耦已损坏。

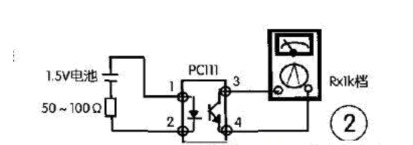

3. 光电效应判别法  仍以PC111光耦合器的检测为例,检测电路如图2所示。将万用表置于R×1k电阻挠,两表笔别离接在光耦的输出端{4}、{5}脚;然后用一节1.5V的电池与一只50~100Ω的电阻串接后,电池的正极点接PC111的{1}脚,负极点碰接{2}脚,或许正极点碰接{1}脚,负极点接{2}脚,这时调查接在输出端万用表的指针偏转状况。若是指针摇摆,阐明光耦是好的,若是不摇摆,则阐明光耦已损坏。万用表指针摇摆偏转视点越大,标明光电变换灵敏度越高。
